Машина вскрытия трубопроводов МВТ-М (МВТ-2М)

Машина МВТ-М (МВТ-2М) предназначена для вскрытия трубопроводов диаметром от 720 до 1220 мм в грунтах I-IV категорий и может выполнять работы при температуре окружающей среды от минус 20 до плюс 40 °С.

Машина обеспечивает:

  • снятие слоя грунта в пределах до 0,4 м сверху трубопровода и рытье траншей с двух сторон от него на расстоянии не менее 200±50 мм с образованием приямков ниже нижней кромки трубы.
  • эвакуацию грунта в бруствер в левую от трубопровода сторону по ходу движения машины;
  • контроль положения шасси машины и рабочего органа относительно трубопровода в горизонтальной и вертикальной плоскостях;
  • автоматическое управление положением рабочего органа в вертикальной и горизонтальной плоскостях;
  • сооружение траншеи, как при параллельном, так и при наклонном положениях секций рабочего органа.

Машина может работать на продольных уклонах трубопровода до 15 градусов и обеспечивает вскрытие трубопроводов с радиусом кривизны в плане не менее 60 диаметров трубы.

Машина оборудована системой слежения за осью трубопровода, которая выдает информацию машинисту о движении по курсу, а также предупредительной и аварийной звуковой сигнализацией при отклонении от заданных режимов ее работы.

Управление машиной осуществляется машинистом из кабины шасси и оператором с выносного пульта, между которыми имеется радиосвязь.

Машина не имеет мировых аналогов.



Техническая характеристика машины

Техническая производительность, пог.м/ч:

при вскрытии трубопроводов в зависимости от грунтовых условий, категории прочности грунта и диаметра трубопровода

40…120

Профиль траншей:

•  ширина по верху, м

•  ширина по дну, м

•  глубина, м

3,35...4,45

1,43...3,02

до 3,69

Погрешность автоматического контроля положения шасси относительно оси трубопровода в горизонтальной и вертикальной плоскостях, мм, не более

100

Мощность двигателя шасси, кВт

364

Давление на грунт в рабочем положении, МПа, не более

0,07

Транспортная скорость, км/ч, не менее

4,2

Габариты, мм, не более:

•  в транспортном положении

длина 15950

высота 3100

ширина 3350

•  в рабочем положении

длина max 5950

ширина с конвейером max 8090

Масса, т, не более

46

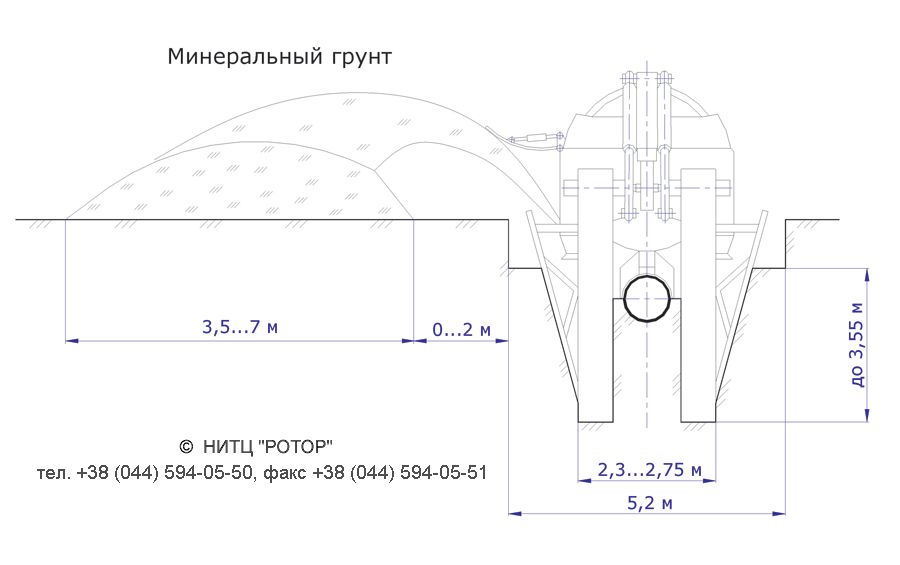

Схема работы машины МВТ-М

Схема работы машины МВТ-М - Увеличить

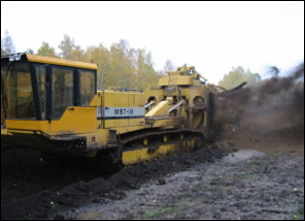

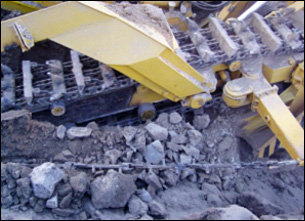

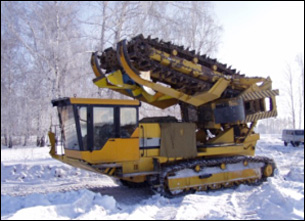

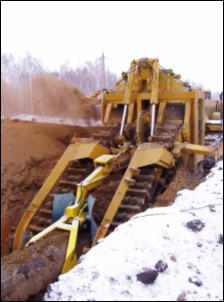

Фотографии МВТ-М
