Машина послойной разработки грунта МПРГ-1М

Машина МПРГ-1М предназначена для послойной разработки грунтов I - IV категорий, а также мерзлых грунтов и может выполнять работы при температуре окружающей среды от минус 20 до плюс 40 ° С.

Машина обеспечивает:

  • рытье выемок на продольных уклонах до 15 ° и поперечных - до 12 ° ;
  • эвакуацию грунта в бруствер в правую или левую сторону от продольной оси выемки;
  • рытье траншеи над трубопроводом диаметром 530…1420 мм симметрично относительно его продольной оси с погрешностью не более 100 мм;
  • разработку траншеи над трубопроводом с радиусом его кривизны в плане не менее 60 диаметров трубы;
  • контроль положения шасси машины и рабочего органа в вертикальной и горизонтальной плоскостях независимо от поперечного уклона местности.

Машина может быть использована для снятия как плодородного, так потом и минерального слоя над действующим трубопроводом при производстве работ по его капитальному ремонту.

Машина оборудована системой слежения за осью трубопровода, которая выдает информацию машинисту о движении по курсу, а также предупредительной и аварийной звуковой сигнализацией при отклонении от заданных режимов ее работы.

Управление машиной осуществляется машинистом из кабины шасси и оператором с выносного пульта, между которыми имеется радиосвязь.

Машина не имеет мировых аналогов.



Техническая характеристика машины

Наибольшая глубина копания, м, за один проход:

•  в немерзлых грунтах

•  в мерзлых грунтах

0,8

0,4

Ширина разрабатываемой выемки, м

3...5,2

Техническая производительность, пог.м/ч:

•  в немерзлых грунтах в зависимости от грунтовых условий и категории прочности грунта при глубине копания до 0,8 м

•  в мерзлых грунтах при глубине копания 0,4 м

80...200


до 50

Погрешность автоматического поддержания заданной глубины копания, мм, не более



100

Погрешность автоматического поддержания заданного поперечного уклона дна траншеи от горизонтальной плоскости, градус, не более





1,5

Мощность двигателя шасси, кВт

364

Давление на грунт в рабочем положении, МПа, не более

0,07

Транспортная скорость, км/ч, не менее

4,2

Габариты, мм, не более:

•  в транспортном положении

•  рабочем положении

длина 8520

длина 13860

высота 4600

высота 3550

ширина 3350

ширина 4570

Масса, т, не более

39

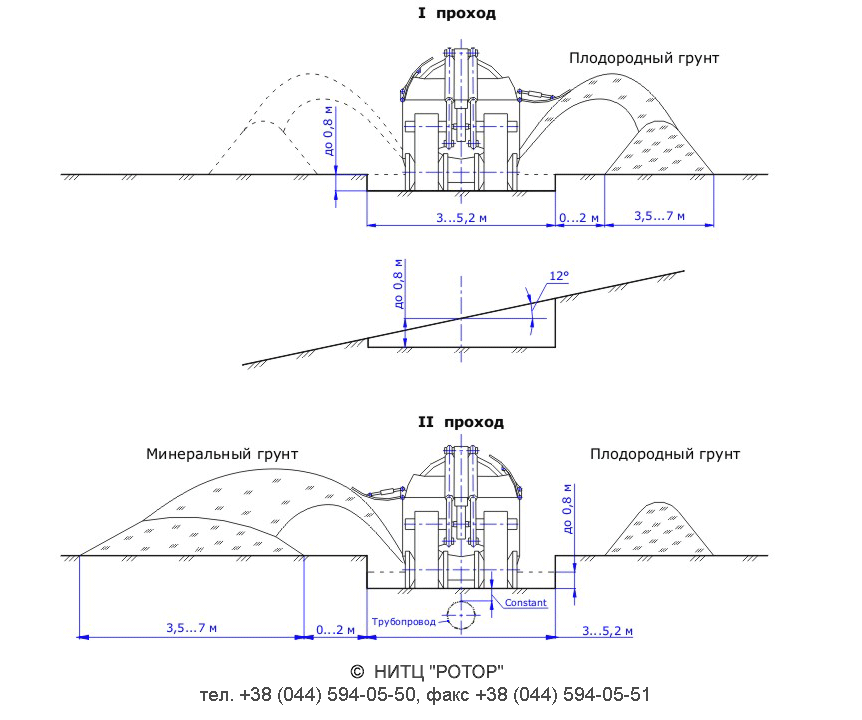

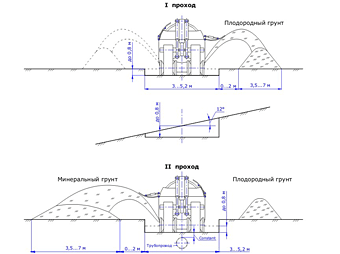

Схема работы машины МПРГ-1М

Схема работы машины МПРГ-1М - Увеличить

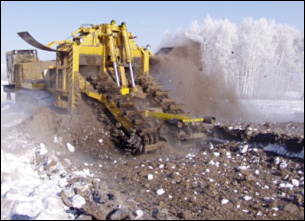

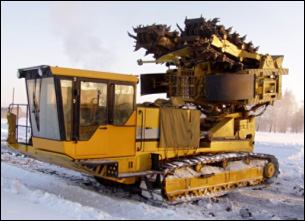

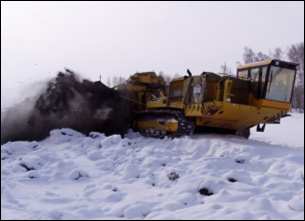

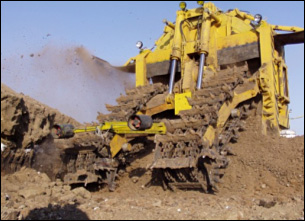

Фотографии МПРГ-1М
