Машина подкапывающая роторная МПР-1М
Машина подкапывающая роторная МПР-М предназначена для механизированного удаления грунта из-под трубопроводов в немерзлых грунтах 1-4 категорий при ремонте магистральных трубопроводов диаметром от 530 до 1220 мм по технологии без подъема трубы и может выполнять работы при температуре окружающей среды от минус 20 до плюс 40 °С.
Конструкция машины обеспечивает ее установку на трубопровод и снятие с него без демонтажа, а также механизированный процесс заглубления рабочего органа под трубопровод. Машина имеет две модификации по типоразмерам трубопроводов:
- 1 тип (МПР-М)- для трубопроводов диаметром 530, 630, 720 и 820 мм,
- 2 тип (МПР-1М)- для трубопроводов диаметром 1020 и 1220 мм.
Машина может работать на продольных уклонах трубопровода до 15 градусов и подкапывать трубопроводы, имеющие радиус кривизны в плане не менее 60 диаметров трубы.
Разработка грунта под трубопроводом и транспортирование его в приямки обеспечивается двумя роторными рабочими органами шнеко-фрезерного типа.
Питание машины осуществляется от внешнего источника электроэнергии (передвижная электростанция) напряжением 380 В частотой 50 Гц.
Управление машиной осуществляется одним оператором с выносного пульта. Машина не имеет мировых аналогов.
Техническая характеристика машины
Техническая производительность, пог. м/ч: |
в зависимости от грунтовых условий, категории прочности грунта и диаметра трубопровода |
40…120
|
Глубина подкопа, м, не менее |
0,6...0,8 |
Ширина подкопа, м |
до 1,7 |
Потребляемая мощность, кВт, не более |
75 |
Габариты, мм, не более: |
при транспортировке
(на подставке)
в рабочем положении |
длина 3250
длина 3200 |
ширина 3100
ширина 3300 |
высота 3340
высота 3200 |
Масса, т, не более |
5 |

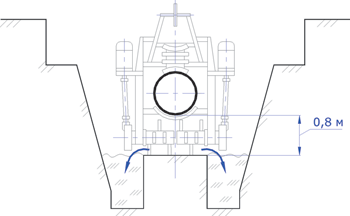

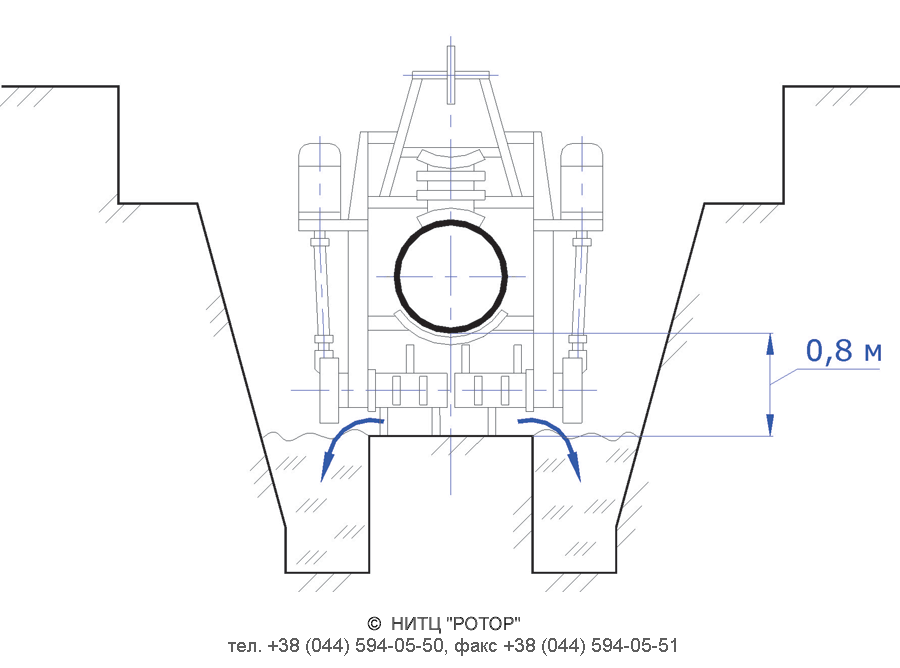

Схема работы машины МПР-1М

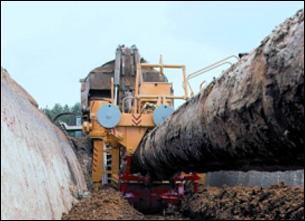

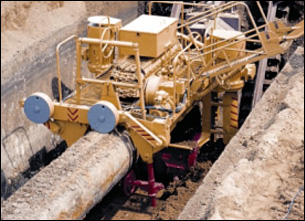

Фотографии МПР-1М
