Машина подбивки грунта под трубопровод МП-М
Машина предназначена для дозированной засыпки грунта с отсыпанного отвала под трубопроводы ø 530…1220 мм из отвала и последующей равномерной подбивки его под трубопровод с целью исключения просадки трубопровода при его последующей эксплуатации.
Степень уплотнения грунта под трубопроводом до 0,9 пр .
Техническая производительность машины при выполнении работ по капитальному или выборочному ремонту магистральных трубопроводов 90…150 пог.м/час в зависимости от диаметра трубопровода.
Машина может использоваться по ее функциональному назначению при глубине залегания верхней образующей трубопровода относительно дневной поверхности грунта до 2,2 м и горизонтальной кривизне трубопровода до 60 диаметров трубы. Машина МП-М обеспечивает равномерную дозированную подсыпку измельченного грунта под трубопровод с обеих его сторон и подбивку, исключая при этом повреждение изоляционного покрытия трубы и может работать в составе комплекса землеройных машин для скоростного безподъемного капитального ремонта магистральных трубопроводов, а также индивидуально, при вскрытии трубопровода одноковшовым экскаватором.
При выполнении ремонтных работ машина может быть расположена с одной или другой стороны вскрытого трубопровода.
Обеспечивается контроль положения шасси машины, подсыпочного и грунтоуплотняющего оборудования относительно продольной оси трубопровода в горизонтальной и вертикальной плоскостях, а также автоматическое управление положением грунтоуплотняющего оборудования, подборщиком грунта и шасси относительно трубопровода в процессе уплотнения грунта под трубопроводом.
Может работать на продольных уклонах трубопровода до 15 ° .
Управление машиной осуществляется машинистом из кабины шасси и оператором с выносного пульта между которыми имеется радиосвязь.
Машина оборудована системой поиска и слежения за осью трубопровода, которая выдает информацию машинисту о движении по курсу, а также предупредительной и аварийной звуковой сигнализацией при отклонении от заданных режимов работы машины.
Мировых аналогов не имеет.
Техническая характеристика машины
Техническая производительность, пог.м/ч |
в зависимости от диаметра трубопровода |
90..150 |
Давление на грунт, реализуемое механизмом подбивки, МПа, не менее |
0,18 |
Вертикальная составляющая силы на грунтоуплотняющем оборудовании, кН, не более |
90 |
Частота сжатия грунта лопастями, мин –1 |
4…6 |
Система ориентации, контроля и управления: |
погрешность контроля положения шасси относительно оси трубопровода в горизонтальной плоскости, мм, не более
погрешность автоматического поддержания рабочего органа подбивки относительно оси трубопровода в горизонтальной и вертикальной плоскостях, мм, не более
погрешность автоматического поддержания рабочего органа подбивки относительно горизонтальной плоскости, градус, не более
погрешность автоматического поддержания заданного шага подбивки, мм, не более
погрешность контроля пройденного машиной расстояния, %, не более |
100
50
2
20
1 |
Мощность двигателя шасси, кВт |
364 |
Давление опорной поверхности на грунт, МПа:
внутренней гусеницы
внешней гусеницы |
0,02…0,10
0,04…0,09 |
Транспортная скорость, км/ч, максимальная |
4,2 |
Габариты, мм, не более: |
в транспортном
рабочем положении |
длина 16070
длина 11650 |
высота 4500
высота 5150 |
ширина 4300
ширина 10150 |

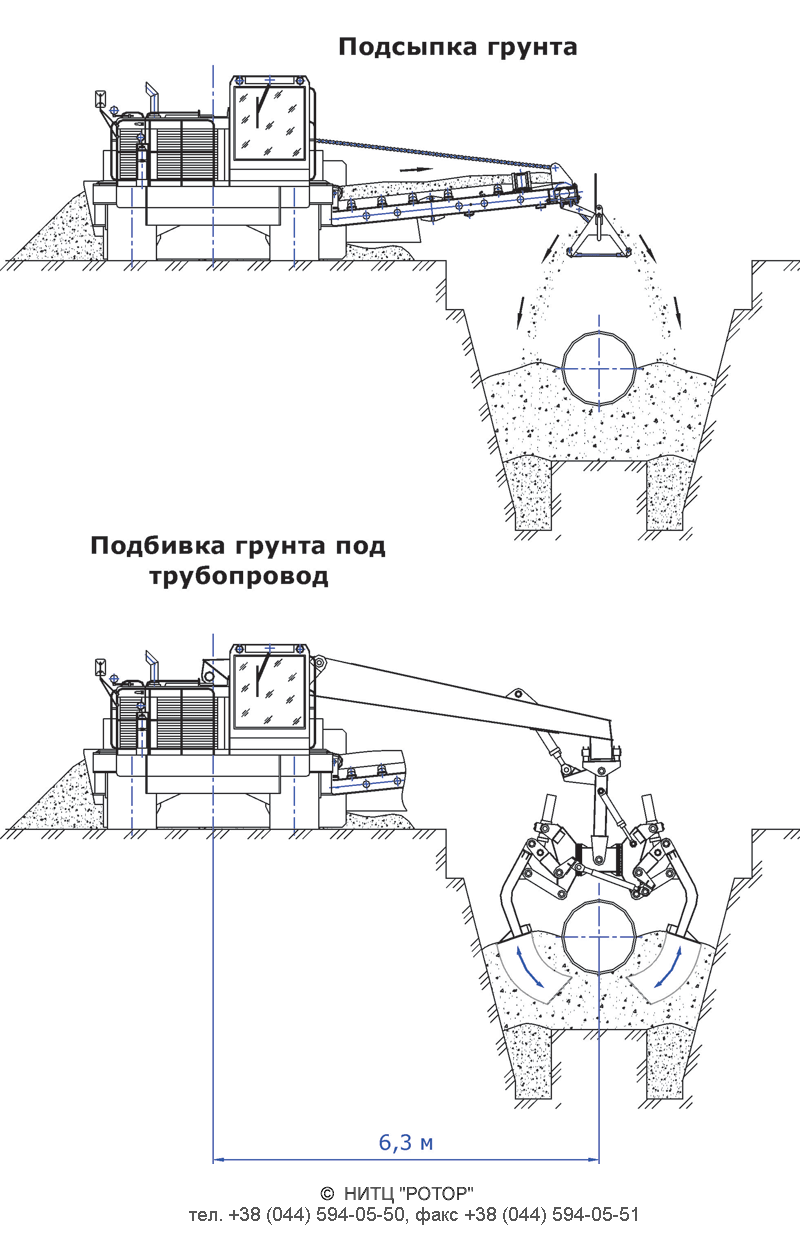

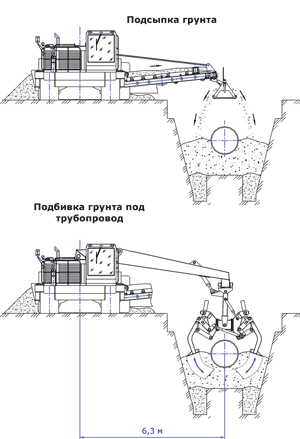

Схема работы машины МП-М

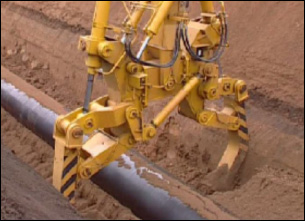

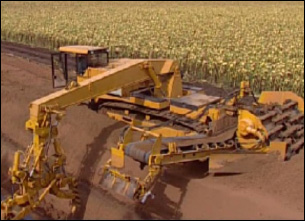

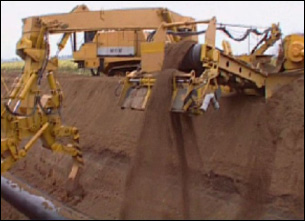

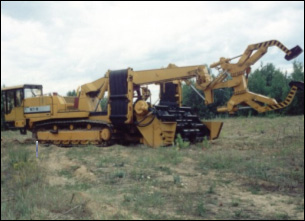

Фотографии МП-М
